Konverter 490 / 500-505 / 518KHz
Dieser Konverter setzt das 490-518KHz Band auf 10MHz um.
Die erzielbare Empfindlichkeit ist vom nachgeschalteten Empfänger abhängig.
Die erzielbare Empfindlichkeit < als 0,07µV/10dB SINAD ist erreichbar. (CW)

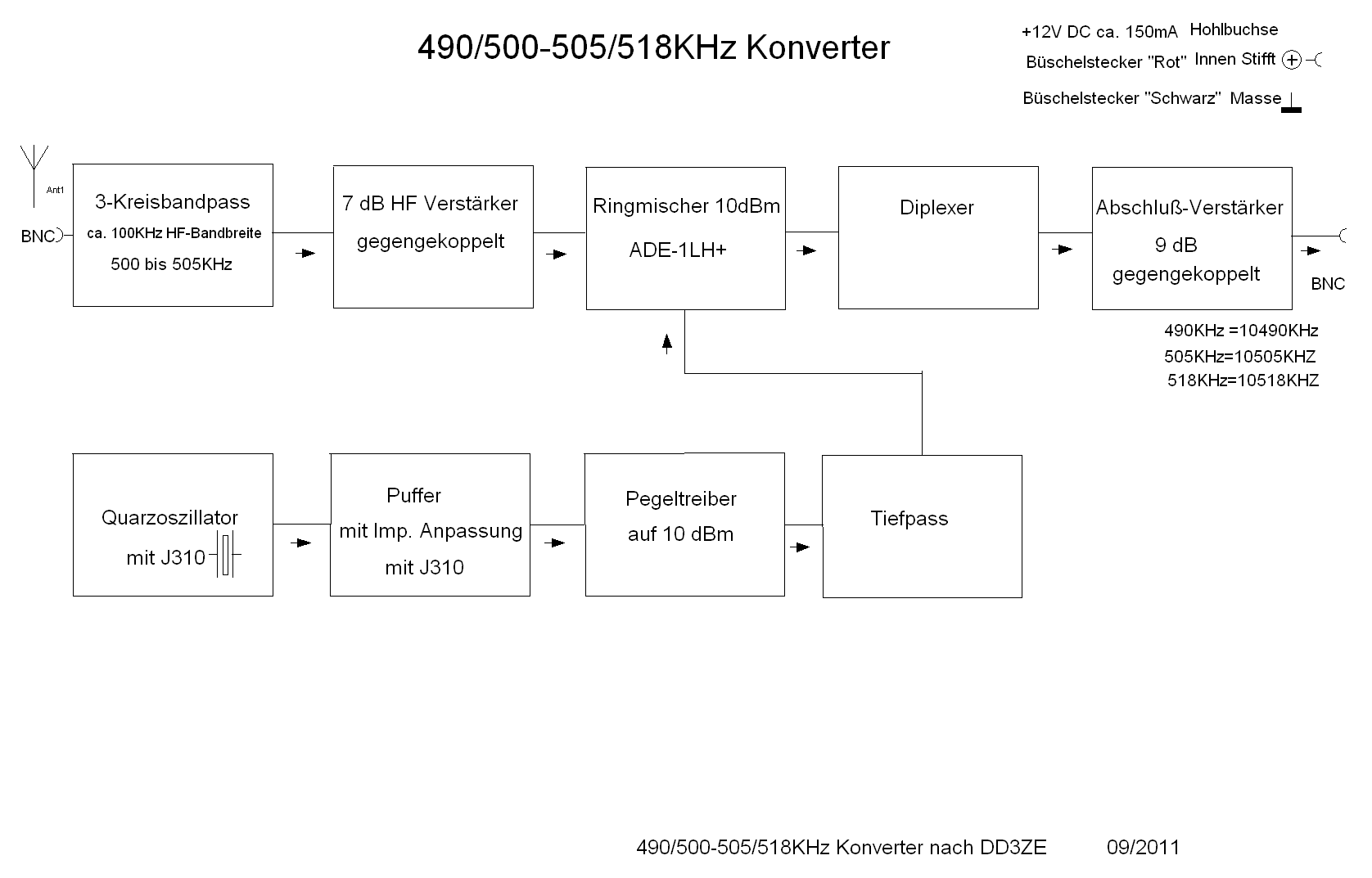

Der Konverter besteht aus folgenden Komponenten:
- 2-Kreisbandpass , mit einer 3dB Bandbreite von ca. 100KHz
- Gegengekoppelter 7dB HF-Verstärker mit Bipolaren Hochstrom-Transistor
- 10 dBm Ringmischer
- Diplexer
- 9dB Abschlussverstärker mit Gegengekoppelten Bipolaren Hochstrom-Transistor
- Das Mischsignal ist Quarzgesteuert und wird über einen Tiefpass dem Ringmischer zugeführt
- Rauscharme Stromversorgung für den Quarzoszillator mit LF85ABP

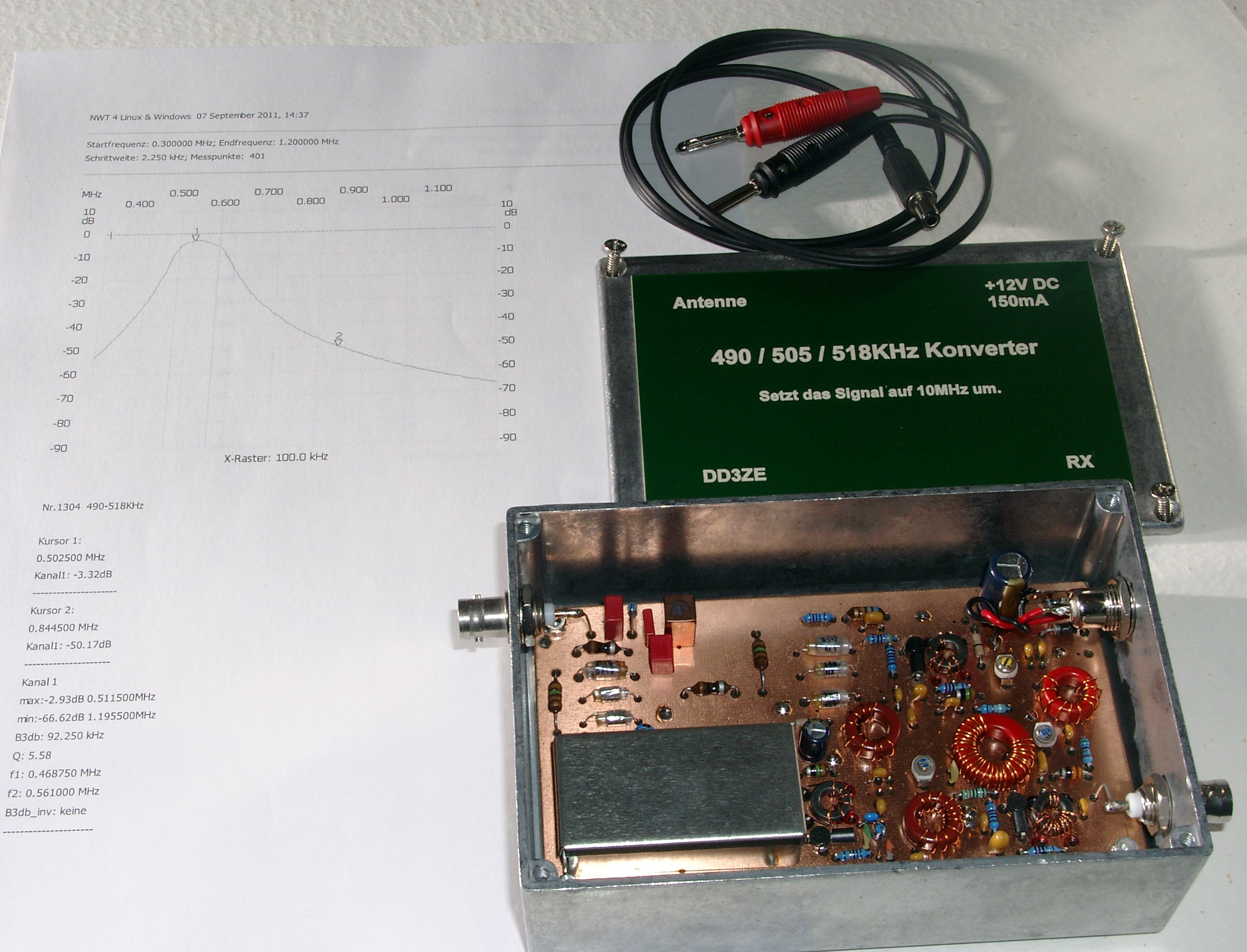

- ALU-Druckgussgehäuse: L:145mm x B:95mm x H:45mm
- Gesammtmasse: ca. 450g
- Anschlüsse: BNC Buchsen
- Stromversorgung: 12V DC / 150mA über Hohlstecker
